Ключевые компоненты промышленной трансмиссии: производство и анализ характеристик зажимных пластин для ремней

В промышленных трансмиссионных системах соединительные пластины для приводных ремней являются ключевыми компонентами, обеспечивающими соединение конвейерных лент и стабильность передачи. Выбор их материала и точность обработки напрямую влияют на эффективность работы и срок службы оборудования. Сегодня мы подробно разберем стандартизированную модель соединительной пластины, чтобы познакомить вас с логикой ее производства и основными характеристиками.

Данный зажим для ремня изготовлен из алюминиевых пластин марки 6061. Этот термоупрочняемый сплав 6000-й серии с основными легирующими элементами магнием и кремнием сочетает в себе отличную коррозионную стойкость, обрабатываемость и среднюю прочность. Являясь универсальным алюминиевым сплавом, широко применяемым в промышленности, он подходит для различных сложных условий эксплуатации и обеспечивает надежную фиксацию ременного соединения.

В плане технической обработки продукция соответствует строгим стандартам: профиль HTD 8M, количество зубьев — 7, а шероховатость поверхности полностью отвечает отраслевому стандарту Ra3.2. Являясь типовым показателем для обработки на станках с ЧПУ, шероховатость Ra3.2 характеризуется четко видимыми следами реза инструмента; это позволяет удовлетворять функциональные требования к промышленным передачам при сохранении разумной стоимости производства, что делает данные изделия подходящими для широкого спектра узлов общего машиностроения.

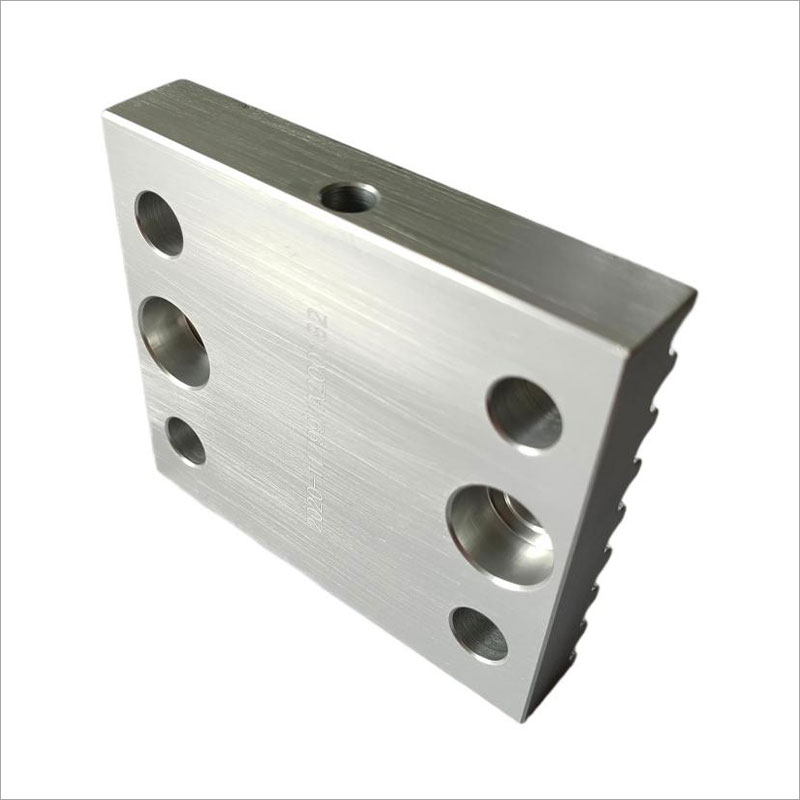

Точность размеров является ключевым фактором совместимости зажимных пластин для ремней. Данное изделие обработано в строгом соответствии с чертежами: общая длина составляет 78 мм, ширина — 66 мм, толщина — 15 мм, а расположение отверстий выполнено точно и по стандарту. Боковое отверстие диаметром φ6,5 мм расположено по центру длины на расстоянии 5 мм от тыльной стороны зубьев, эффективная глубина сверления составляет 66 мм. На торцевой поверхности расположены 6 сквозных отверстий диаметром φ9 мм, равномерно распределенных с отступами 13 мм, 33 мм и 53 мм от края. Два центральных сквозных отверстия со стороны тыльной части зубьев также имеют цековки диаметром φ15 мм и глубиной 8,6 мм. Все неуказанные фаски составляют 0,5×45°, что обеспечивает одновременно практичность и безопасность.

Внешний вид и обработка поверхности также выполнены с вниманием к деталям: на поверхности изделия отсутствуют заусенцы, вмятины, царапины, следы ржавчины и другие дефекты. Изделие подвергнуто анодированию в естественный цвет, что не только повышает твердость поверхности и коррозийную стойкость, но и сохраняет текстуру самого материала, продлевая срок службы изделия.

Стоит отметить, что данные зажимы для ремней поддерживают гибкую настройку: модель изделия, размеры, расположение отверстий, обработка поверхности и другие параметры могут быть скорректированы в соответствии с конкретными требованиями заказчика. Также возможно изготовление по чертежам, что позволяет адаптировать продукцию под индивидуальные потребности различных промышленных сценариев и предоставлять более специализированные решения в области комплектующих для промышленного производства.
