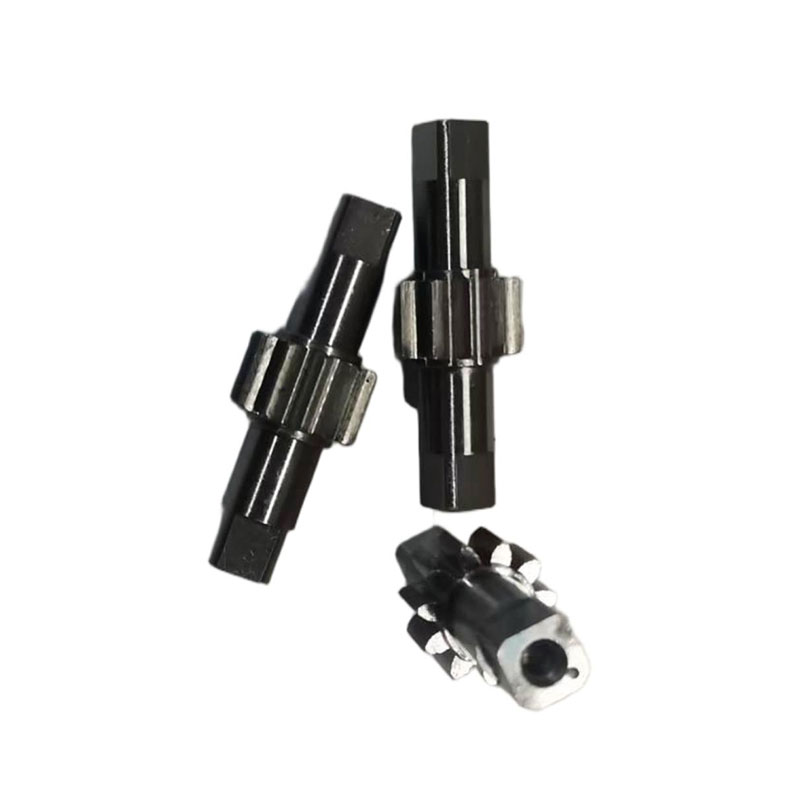

Наименование изделия: Зубчатая передача
Цена за единицу (RMB): 14,2 юаня / шт.
| Материал изделия | 16MnCr5 |
| Вес брутто (кг) | 0,111 кг |
| Вес нетто (кг) | 0,022 кг |
| Цена материала (RMB / кг) | 8,5 юаня / кг |
| Стоимость заготовки (RMB) | 0,94 юаня |
| Точность изделия | 9-й класс точности |
| Модуль изделия | M1 |
| Число зубьев (Z) | Z=11 |
| Угол зацепления | 20° |
| Число зубьев, охватываемых при измерении | k=2 |
| Длина общей нормали | Wa=4,9 -0,045/-0,086 |
| Радиальное биение зубчатой передачи | 0,03 |
| Шероховатость поверхности | все поверхности Ra 3,2 |
1. Наружный диаметр изделия: φ14-0,2;
2. Общая длина изделия: 40 ± 0,2;
3. Размер центрового отверстия: DIN 332-A2×4,25 (с двух сторон);
4. Размеры ступени: диаметр φ8, длина 15 (с двух сторон);
5. Размеры фрезерованной поверхности: квадрат SW6,5-0,05 (с двух сторон), длина: 6+0,1; допуск параллельности: 0,05;
6. Неуказанные на чертеже размеры фасок: 0,5×45°.
1. На поверхности не допускаются заусенцы, вмятины, царапины, следы коррозии и прочие дефекты;
2. Обработка поверхности: отсутствует.
Примечание: Модель изделия, размеры изделия, боковые отверстия, торцевые отверстия, обработка поверхности, содержание маркировки — всё вышеперечисленное может быть изменено в соответствии с требованиями заказчика. Также возможно изготовление по чертежам заказчика! Цена за единицу определяется по согласованию сторон в зависимости от конкретных требований заказчика.
Основная информация об изделии 1.Материал изделия: 45#; 2.Вес брутто (кг): 0,89 кг; 3.Вес нетто (кг): 0,68 кг; 4.Цена материала (RMB / кг): 4,6 юаня / кг; 5.Стоимость заготовки (RMB): 4,09 юаня.
Основная информация об изделии 1. Материал изделия: 45#; 2. Вес брутто (кг): 1,277 кг; 3. Вес нетто (кг): 0,782 кг; 4. Цена материала (RMB / кг): 4,6 юаня / кг; 5. Стоимость заготовки (RMB): 5,88 юаня.
Основная информация об изделии 1.Материал изделия: 6061; 2.Вес брутто (кг): 0,67 кг; 3.Вес нетто (кг): 0,37 кг; 4.Цена материала (RMB / кг): 32 юаня / кг; 5.Стоимость заготовки (RMB): 21,45 юаня.
Основная информация об изделии 1. Материал изделия: PA12 + 45#; 2. Вес брутто (кг): PA12 — 0,705 кг, 45# — 1,213 кг; 3. Вес нетто (кг): PA12 — 0,35 кг, 45# — 0,4 кг; 4. Цена материала (RMB / кг): PA12 — 50 юаней / кг, 45# — 4,6 юаня / кг; 5. Стоимость заготовки (RMB): PA12 — 35,24 юаня, 45# — 5,6 юаня.
Основная информация об изделии 1.Материал изделия: 304 (нержавеющая сталь); 2.Вес брутто (кг): 1,828 кг; 3.Вес нетто (кг): 0,97 кг; 4.Цена материала (RMB / кг): 25 юаней / кг; 5.Стоимость заготовки (RMB): 45,71 юаня.
Основная информация об изделии 1.Материал изделия: 6061 (алюминиевый лист); 2.Вес брутто (кг): 0,364 кг; 3.Вес нетто (кг): 0,2 кг; 4.Цена материала (RMB / кг): 36 юаней / кг; 5.Стоимость заготовки (RMB): 9,83 юаня.
Основная информация об изделии 1.Материал изделия: 6082; 2.Вес брутто (кг): 3,492 кг; 3.Вес нетто (кг): 2,65 кг; 4.Цена материала (RMB / кг): 32 юаня / кг; 5.Стоимость заготовки (RMB): 111,74 юаня.
Основная информация об изделии 1. Материал изделия: 45#; 2. Вес брутто (кг): 1,14 кг; 3. Вес нетто (кг): 0,6 кг; 4. Цена материала (RMB / кг): 4,6 юаня / кг; 5. Стоимость заготовки (RMB): 5,13 юаня.
Основная информация об изделии 1. Материал изделия: 34CrNiMo6; 2. Вес брутто (кг): 0,174 кг; 3. Вес нетто (кг): 0,04 кг; 4. Цена материала (RMB / кг): 15 юаней / кг; 5. Стоимость заготовки (RMB): 2,61 юаня.
Основная информация об изделии 1. Материал изделия: 16MnCr5; 2. Вес брутто (кг): 2,554 кг; 3. Вес нетто (кг): 1,08 кг; 4. Цена материала (RMB / кг): 8,5 юаня / кг; 5. Стоимость заготовки (RMB): 21,71 юаня.
Основная информация об изделии 1.Материал изделия: HT250; 2.Вес брутто (кг): 6,65 кг; 3.Вес нетто (кг): 3,1 кг; 4.Цена материала (RMB / кг): 7 юаней / кг; 5.Стоимость заготовки (RMB): 46,6 юаня.
Основная информация об изделии 1.Материал изделия: POM; 2.Вес брутто (кг): 1,75 кг; 3.Вес нетто (кг): 1 кг; 4.Цена материала (RMB / кг): 30 юаней / кг; 5.Стоимость заготовки (RMB): 52,5 юаня.
